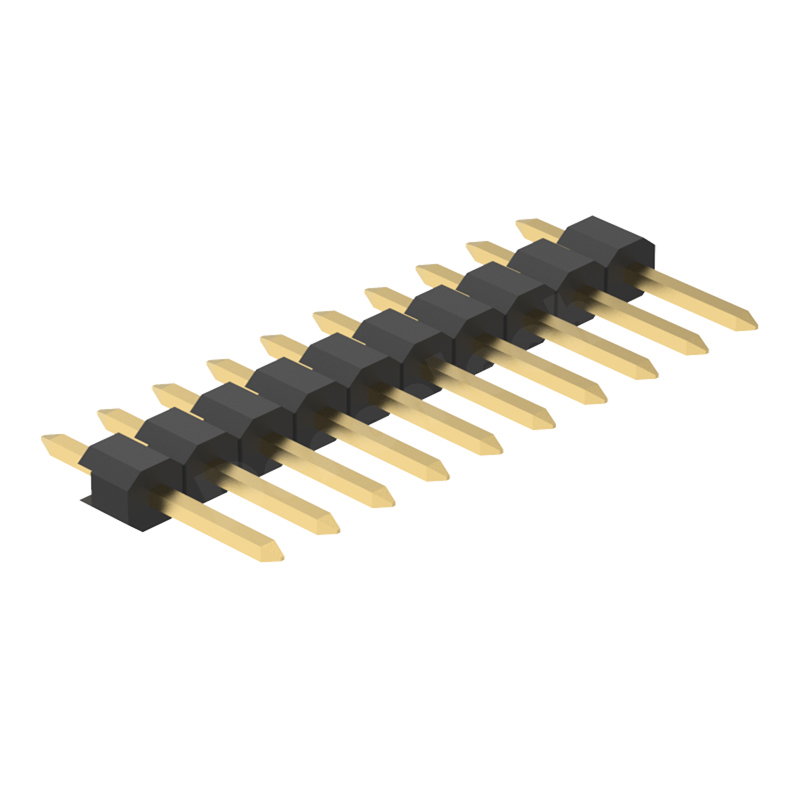

Denentech 工厂加工 2.54mm排针单排单塑180度 单排针 排针2.54MM/ 铜针 镀金 镀锡 环保

产品编码 : P525-XXSG01STXXX 产品简介 :

* 2.54mm 排针(pin header), 广泛应用于各类家电、电动玩具、数码产品、现代办公设备、工控及监控类通讯设备等领域。

产品属性

额定电流 :

3AMP

接触电阻 :

20mΩ Max

耐电压值 :

500V AC/1分钟

绝缘电阻 :

1000mMin

温度范围 :

-40~105°C

端子材质 :

铜合金

触点电镀 :

镀金/镀镍

绝缘材料 :

UL94V-0

标准 :

PA6TorLCP+30%GF

包装 :

管装/袋装/盒装(标准)

交期 :

7-10天

环保 :

ROHS

Denentech单排排针,连接器的一种,英文名称:Pin Header。

这种连接器通常与排母配套使用,构成板对板连接;或与电子线束端子配套使用,构成板对线连接;亦可独立用于板与板连接。

额走电流:3AMP

接触电阻:20mΩ Max

耐电压值:500VAC/1分钟

绝缘电阻:1000m Min

标准:PA6TorLCP+30%GF

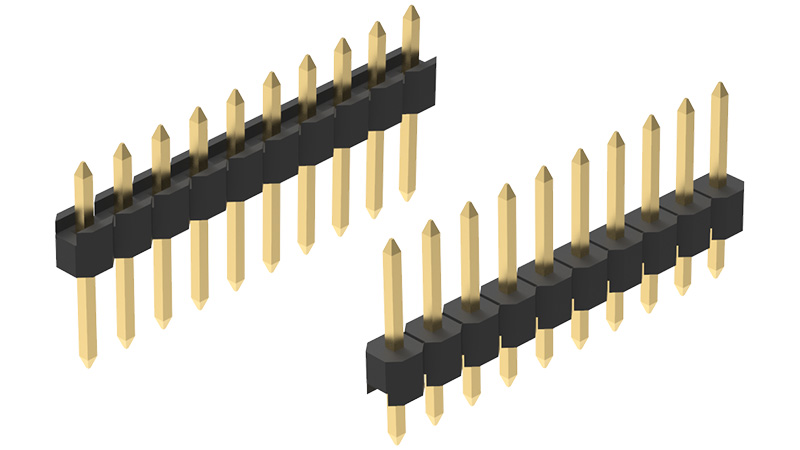

严格选材

端子材质:铜合金

表面处理:镀金、镀锡、半金锡

温度范围:-40~105℃C

塑胶颜色:黑色、米白色、彩色

塑胶材质:PA6T、PBT、LCP、PA9T

Denentech塑胶原料严格选材,采用环保、耐温料,符合ROHS条款

规格选择

由于不同产品所需要的规格并不相同,因此Denentech的排针也有多种型号规格

常用的针长有:9.0mm、10.0mm、11.3mm、11.6mm等

#FFFFFF

#FFFFFF

pin数:1P to 80P,按需生产制作

塑胶高度:1.0mm、1.5mm、2.0mm、2.54mm等

封装:有贴片SMT(卧贴/立贴),插件DIP(直插/弯插)

安装:180度、90度、SMT等

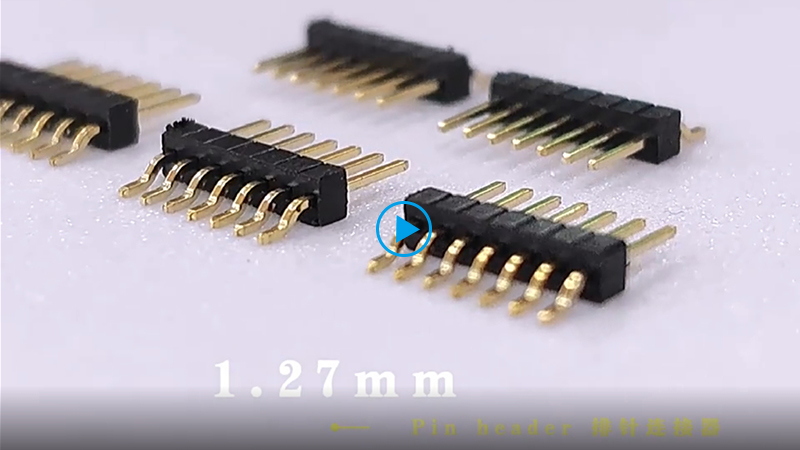

间距(针与针之间的距离):0.8mm、1.27mm、2.0mm、2.54mm、3.96mm、3.5mm、5.08mm等:

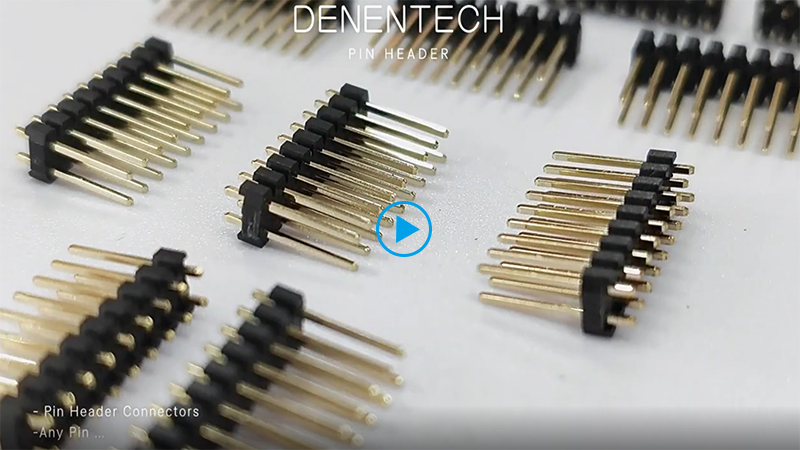

排数:单排、双排、三排、四排等

插拔方便

适应性强

稳定性与可靠性

Denentech排针连接器由端子、塑胶分别组装生产,成品PinHeader。

产品规格

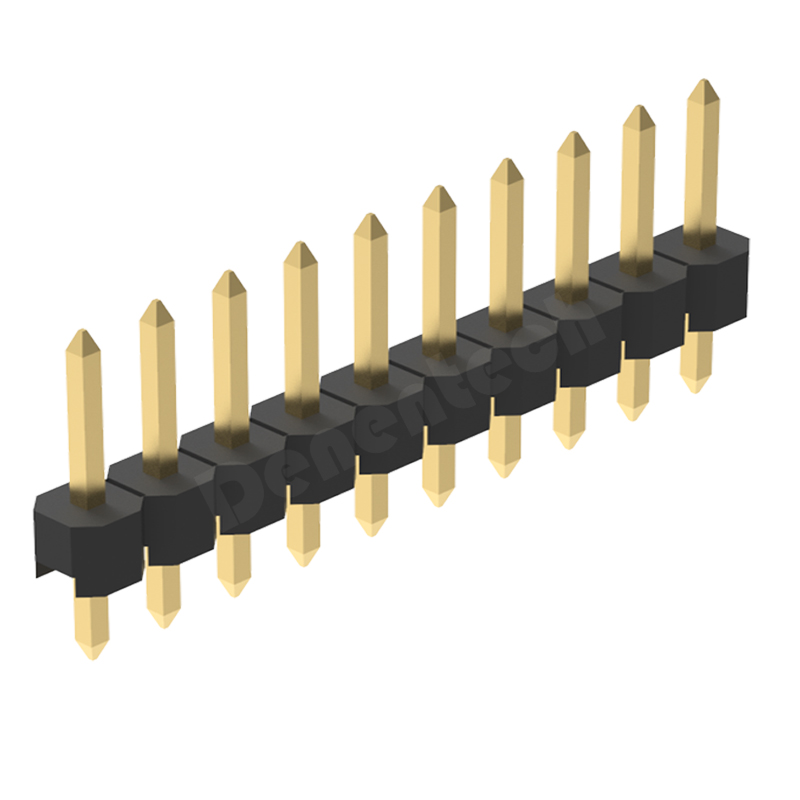

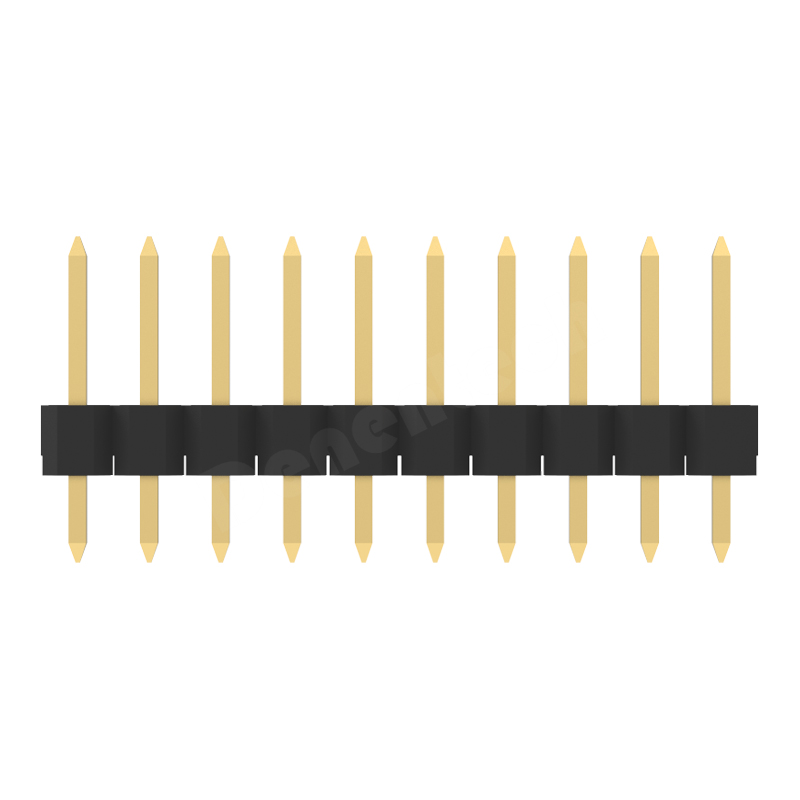

  规格        单排单塑180度直插排针
  间距        2.54mm
  pin针直径        0.64*0.64mm

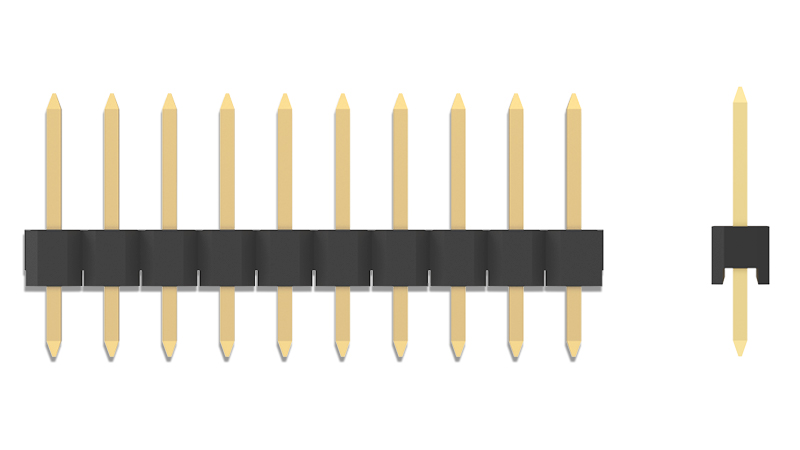

  尺寸        A=上针长(接触长)   B=下针长(插板长)  H=塑胶高度
  塑胶材质        PBT、PA6T、PA46、PA66、LCP
  塑胶颜色        黑色、白色、彩色
  表面镀层        镍底镀普金、镍底镀厚金、镍底半金锡、镍底镀亮锡、镍底镀雾锡
  pin数        1 to 80 pin
  排数        单排针
  包装        PE袋装、管装、卷装
