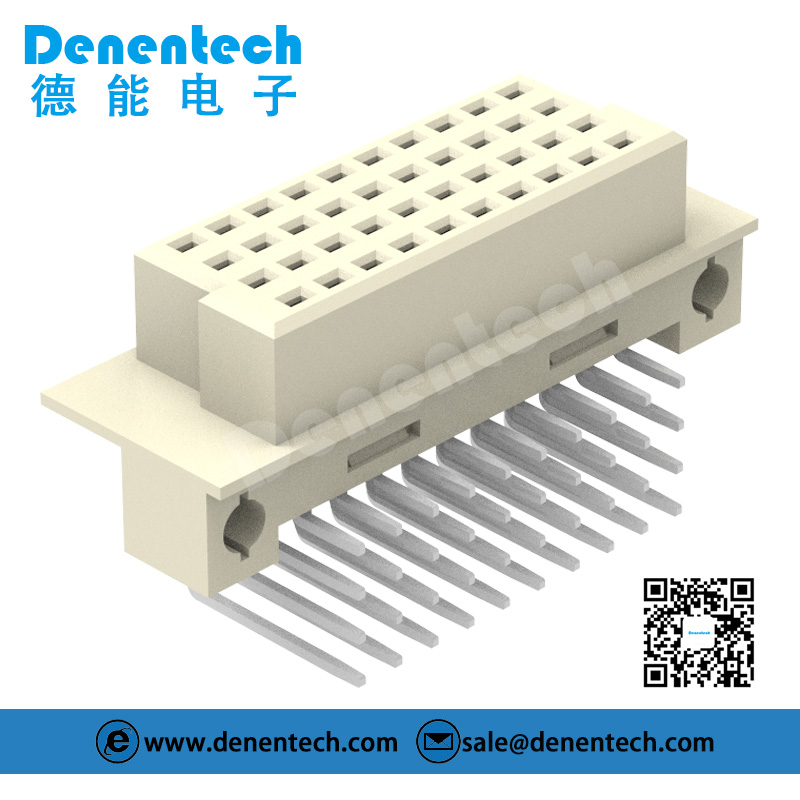

DIN 41612连接器是一种常见的电子接插件,被广泛用于计算机、通信设备、工业自动化等领域。它采用了德国工业标准(Deutsche Industrie Norm)制定的标准设计,因此被称为DIN 41612连接器。
DIN 41612连接器有以下特点和组成部分:
1.构造:DIN 41612连接器通常由排针和插座组成。排针位于连接器的母体一侧,而插座则位于连接器的插头一侧。排针和插座的引脚数量可以根据需求进行灵活配置。
2.引脚排列:DIN 41612连接器的引脚采用网格状排列,每行有多个引脚,通常是15、32、48或64个。引脚排列采用标准间距,确保了连接器之间的互换性和兼容性。
3.引脚类型:根据具体的应用需求,DIN 41612连接器的引脚可以是直通式(直插式)或竖立式(角度式)。直通式引脚垂直插入连接器的接插孔,而竖立式引脚则在连接器内以45度角放置。
4.电气性能:DIN 41612连接器通常用于低频和中频应用,具有良好的信号传输特性和抗干扰性能。它们支持数据、信号和电源传输,并且可根据需求提供不同的接地选项。
5.引导键:DIN 41612连接器通常配备了引导键,帮助确保正确插入和排除插头。引导键有助于避免误插和损坏引脚。
6.安装方式:DIN 41612连接器可通过焊接、印刷电路板(PCB)安装或其他固定方式进行安装。焊接连接器通常需要通过焊接引脚与PCB连接。
总结而言,DIN 41612连接器是一种常见的标准化电子接插件,具有灵活的引脚配置、互换性强以及良好的电气性能等特点。它们被广泛应用于各种电子设备中,为信号传输和电源连接提供可靠的解决方案。
