连接器的主要结构可分为触头、绝缘体、外壳和附件四部分。
①接触。它是连接器完成电气连接功能的核心部件。通常,接触对由阳极接触片和阴极接触片组成,通过插入正负接触片完成电连接。
②绝缘体。绝缘体通常也称为底座或安装板。其作用是将触头按要求的位置和间距排列,保证触头之间以及触头与外壳之间的绝缘性能。良好的绝缘电阻、耐电压性能和易于加工是选择绝缘材料加工成绝缘子的基本要求。

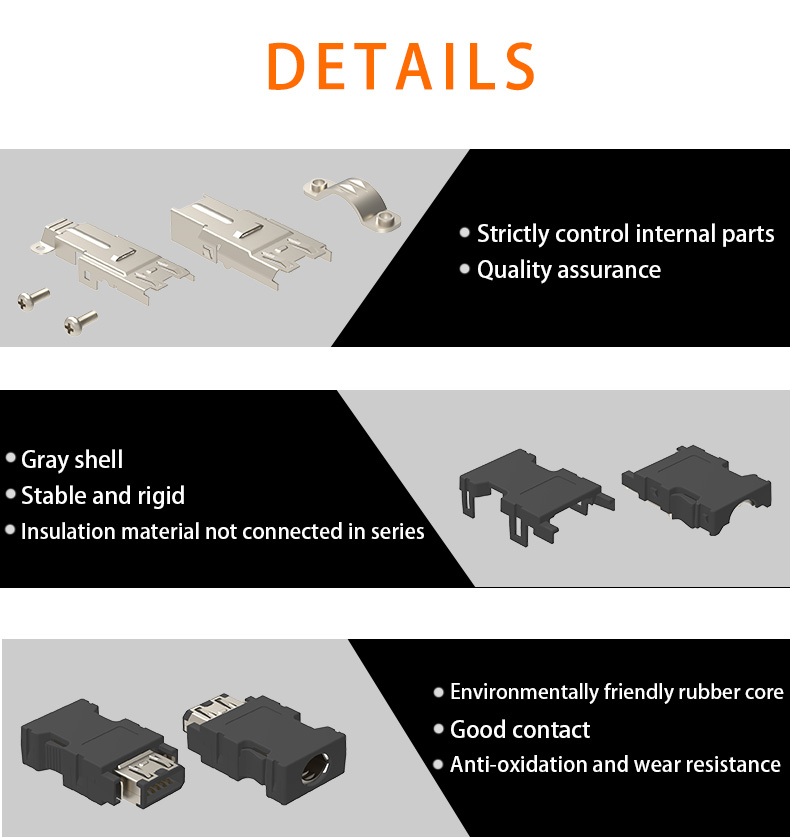

③外壳。外壳,又称外壳(视品种而定),是连接器的外壳。它为内置绝缘安装板和插针提供机械保护,并在插头和插座配合时提供对准,从而将连接器固定到连接器上的设备上。
④附件。附件分为结构附件和安装附件。结构附件如挡圈、定位键、定位销、导销、连接环、电缆夹、密封圈和垫片等。安装附件如螺钉、螺母、螺钉和弹簧圈。大多数配件有标准件和通用件。
