充电桩产业高速发展，连接器可靠性成为核心命题

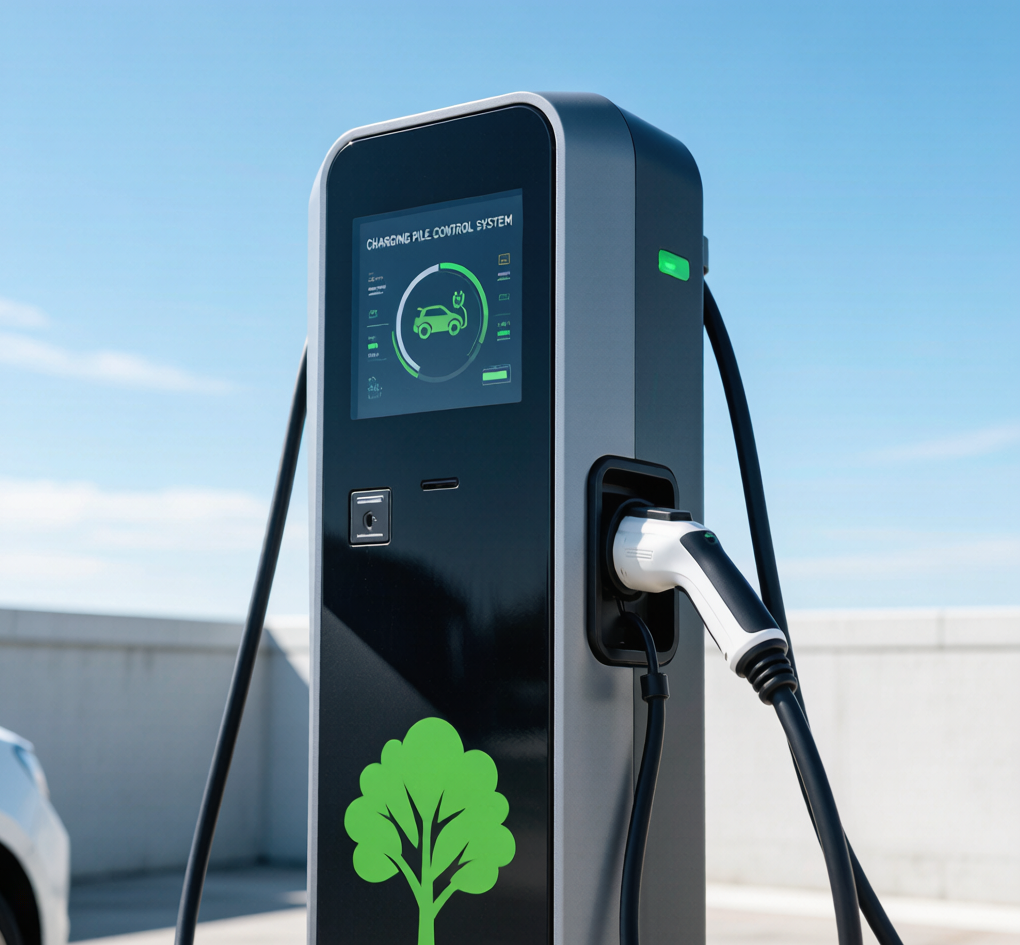

随着全球新能源汽车保有量持续攀升，充电基础设施建设进入加速期。据行业统计，2025年中国充电桩保有量已突破数百万台，直流快充桩功率向250kW乃至更高迈进。充电桩常年部署于户外环境，高温暴晒、严寒冰冻、暴雨高湿、盐雾腐蚀与强电磁干扰并存——内部PCBA子系统对每一个电子元器件的可靠性都提出了极为苛刻的要求。

作为充电桩控制板上的关键互连器件，排针连接器承担着主控板与各功能模块之间的信号传输与电源通路职责。在长期通电发热、高频插拔、户外温湿度波动的严苛条件下，连接器的接触可靠性、耐温性能和抗腐蚀能力直接决定了充电桩的整体运行稳定性和使用寿命。

Denentech德能电子凭借20余年精密连接器研发与制造经验，推出的4.0mm间距单排镀锡直插排针连接器，正是为充电桩等工业级应用场景量身打造的高性价比互连解决方案。

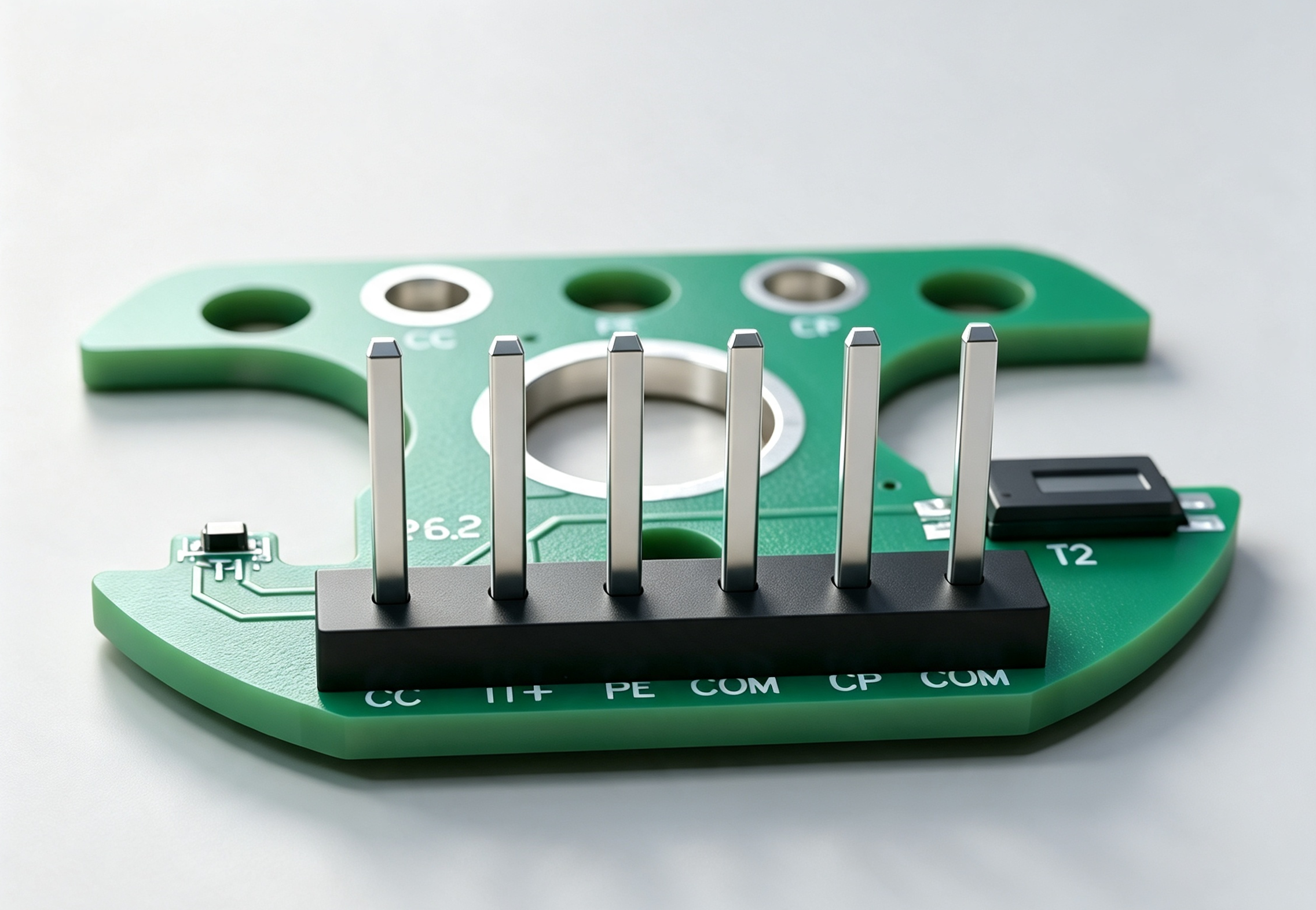

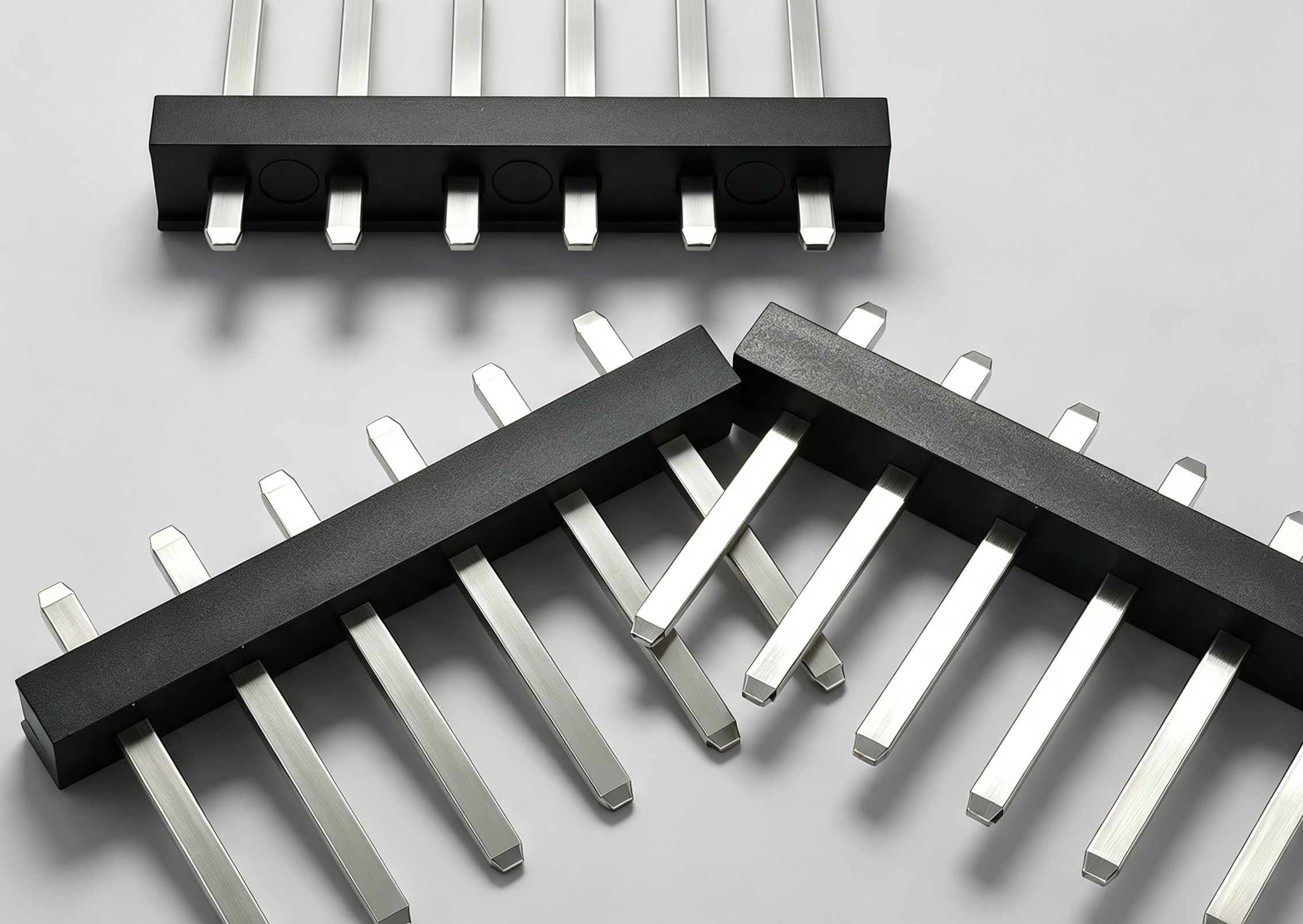

产品概述：4.0mm间距单排镀锡直插排针连接器

Denentech 4.0mm间距单排镀锡直插排针连接器是一款面向工业控制、新能源设备及充电桩控制板应用的高品质板对板互连器件。产品采用4.0mm标准间距设计，单排针脚排列，配合直插（DIP）通孔焊接工艺，在保障足够爬电距离和电气间隙的同时，兼顾PCB布局灵活性与装配效率。

针脚采用优质黄铜基材，表面经多层电镀工艺处理，以镀锡作为表面涂层，兼顾导电性能与成本优势。塑胶基座选用UL94V-0阻燃等级的高温工程塑料（PA6T），在波峰焊高温环境下不变形、不释气，满足充电桩户外长期运行的严苛要求。

六大核心技术特性

FEATURE 01 4.0mm优化间距 相比行业常见的2.54mm间距，4.0mm间距设计提供更宽裕的爬电距离与电气间隙，显著提升高压环境下的绝缘可靠性，天然适配充电桩控制板的安规要求，为工程师提供更大的PCB布局容错空间。	FEATURE 02 单排精简结构 单排针脚排列，PCB占位面积小，布局紧凑简洁。特别适合充电桩控制板上信号通路、控制指令传输等中等引脚数量的连接场合，在有限板面空间内实现高效互连。	FEATURE 03 镀锡表面处理 铜合金针脚表面经多层电镀工艺覆锡，焊锡浸润性优异，焊接后接触电阻稳定控制在20mΩ以下。镀锡层兼具抗氧化与抗腐蚀能力，确保连接器在充电桩全生命周期内长期稳定运行。
FEATURE 04 直插DIP封装 通孔直插焊接工艺赋予连接器强大的机械锚固力，抗振动、抗冲击性能远超SMT方案。充电桩部署于户外、路边等持续振动环境中，DIP封装的机械可靠性优势尤为突出。	FEATURE 05 耐高温阻燃 塑胶基座采用UL94V-0最高阻燃等级的工程塑料（PA6T），工作温度覆盖-40°C至+105°C极端范围，波峰焊高温中基座不变形、不释气，满足充电桩户外暴晒与严寒的全天候运行要求。	FEATURE 06 灵活定制能力 针脚数量（2P-8P可选）、针长、塑高、镀层厚度均可按需定制。提供镀锡/镀金/选择性镀金等多种镀层方案，满足不同充电桩方案从样机验证到批量生产全阶段的差异化设计需求。

技术参数规格

Denentech 4.0mm间距单排镀锡直插排针连接器的核心技术参数：

参数项目	规格值
产品间距	4.0mm
排列方式	单排（Single Row）
安装类型	直插DIP（180° Through-hole）
额定电流	9.0A
接触电阻	≤20mΩ
绝缘电阻	≥1000MΩ
耐电压	500VAC/分钟
工作温度	-40°C ~ +105°C
针脚材料	黄铜（Brass）
表面镀层	镀锡（Tin Plating）
针脚规格	0.6mm × 1.20mm（扁针）
塑胶材料	PA6T （UL94V-0）
针脚数量	2P ~ 8P（可定制）
针脚长度	可定制
环保标准	RoHS compliant
包装方式	盒装 / PE袋

新能源充电桩应用场景深度解析

新能源充电桩内部电子系统通常由主控板、功率模块板、辅助电源板、计量板及人机交互板等多个PCBA子系统构成。Denentech 4.0mm间距单排镀锡直插排针连接器在其中承担着关键的板间互连职责，具体应用场景包括：

•  主控板信号连接 充电桩主控板运行充电协议、计费管理与联网通信功能，需与功率模块、辅助电源等子系统进行信号交互。4.0mm间距排针连接器提供稳定的板间信号通路，保障控制信号、状态反馈信号的可靠传输。
•  电池管理通信接口 充电桩与车辆BMS（电池管理系统）之间的通信协议（如CAN总线）需要通过控制板上的连接器进行信号中继。镀锡针脚的低接触电阻特性确保通信信号的完整性，减少信号衰减。
•  功率模块控制板互连 直流快充桩的功率模块板承载IGBT/SiC MOSFET，实现AC/DC与DC/DC变换。控制板与功率驱动板之间的驱动信号传输，需要高可靠性的排针连接器保障开关指令的精准传递。
•  计量板与主控板数据通路 充电桩计量板上的电能计量芯片对干扰极为敏感，与主控板之间的SPI通信、计量数据上传需要通过排针连接器建立稳定的数据通路。Denentech4.0mm间距提供了充足的电气隔离，降低串扰风险。
•  人机交互板连接 充电桩显示屏、按键等人机交互模块与主控板之间的连接，可通过排针连接器实现便捷的插拔维护，降低现场运维成本。

为什么选择Denentech 4.0mm排针连接器？

1. 成熟工艺，品质稳定

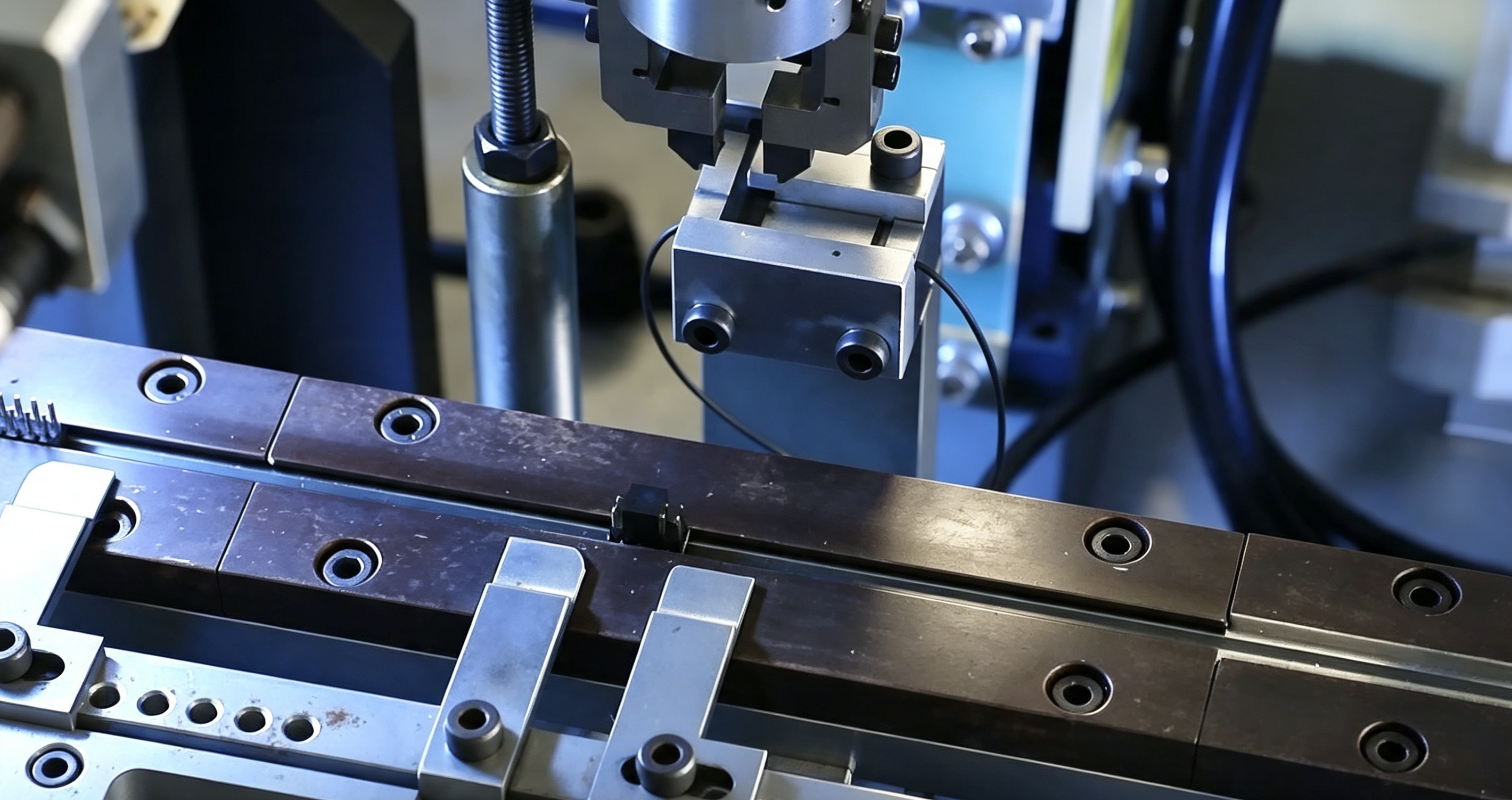

Denentech拥有20余年精密连接器制造经验，从五金及塑胶模具设计制造到精密高速冲压成型、精密塑胶注塑成型再到自动化组装，形成全链条生产能力。4.0mm间距排针连接器采用全自动化生产线制造，配备自动检测程序与质量管控人员抽检，确保批次一致性。

2. 材料严选，性能可靠

Denentech针脚采用符合国际标准的高品质铜材，硬度高、抗变形能力强，信号电流传输速度快、损耗低。表面镀锡经多层电镀工艺处理，通过严格的RoHS环保验证和盐雾测试，在充电桩户外高湿、盐雾环境下保持长期抗腐蚀性能。

3. 安规合规，安全至上

Denentech塑胶材料选用UL94V-0阻燃等级工程塑料，满足充电桩行业对元器件阻燃安全的硬性要求。4.0mm间距设计提供充足的爬电距离与电气间隙，有效降低高压环境下的绝缘风险。

4. 成本优势，高性价比

镀锡工艺相比镀金方案具有显著的成本优势，在满足充电桩控制板信号传输与中等电流承载需求的前提下，能帮助客户有效降低BOM成本。Denentech成熟的冲压与注塑工艺、规模化生产能力进一步压缩制造成本，为批量采购客户提供有竞争力的价格。

关于Denentech德能电子

东莞市德能智恩电子科技有限公司（Denentech）创立于2005年，总部位于东莞市长安镇，厂房面积3000余平方米，员工100余人。公司专业专注于板对板、线对板类精密连接器及连接器线缆组件的研发与生产，拥有各类精密模具加工设备30余台（含瑞士夏米尔、日本沙迪克线切割机等），自动化组装机50余台。

Denentech已通过ISO9001质量管理体系认证，拥有多项设计专利，着力打造"Denentech"与"Dnenlink"双品牌战略。产品涵盖排针连接器、排母连接器、Pogo Pin弹簧针、磁吸连接器、DIN41612系列、SATA连接器、D-Sub连接器等20余个品类，广泛应用于消费电子、汽车电子、工业自动化、通信设备及新能源等领域。

选择Denentech，让每一次连接都值得信赖

在新能源产业向大功率、高可靠、智能化加速演进的背景下，连接器作为系统基石的性能要求愈发严苛。Denentech 4.0mm间距单排镀锡直插排针连接器凭借优化间距设计、可靠镀锡工艺、耐高温阻燃材料及灵活定制能力，为充电桩控制板提供了高性价比的互连解决方案。

20年精密制造底蕴，多项设计专利，ISO9001体系认证——Denentech始终致力于为每一位客户提供最可靠的连接方案。无论您是制造商还是方案商，我们都有能力成为您值得信赖的连接器合作伙伴。
