目前,连接器的应用领域非常广泛,几乎囊括所有需要电信号、光信号传输和交互的场景,其中汽车、通信、计算机、工业、交通、军工等领域占比居前。
随着应用领域不断扩展,连接器产业逐渐发展成为产品种类齐全、品种规格丰富、专业方向细分、行业特征明显、标准体系规范、系列化及专业化的行业。
Denentech作为专业连接器&线束研发与生产厂家,专业专注精密板对板,线对板连接器及电缆组件。公司坚持专业化的生产,从金属塑料和锌合金模具的开发和设计,到精密高速冲压成型和塑料注塑成型以及自动化装配,Denentech致力于坚持专业化的原则,为客户提供高质量和具有竞争力的产品。
产品规格齐全,系列繁多。以排母为例简单介绍:
排母连接器的pin针数量和间距可以根据具体需求而不同,常见的有单行、双行、三行等。常用于连接电路板上的不同电子元件或连接电路板之间,具有可插拔性、多引脚、固定稳定等特点。有多种不同规格和pin针数量可供选择,以满足不同应用的需求。在选择连接器时,需要考虑pin针数量、间距、材料和性能要求,以确保连接器适合特定的项目或应用。

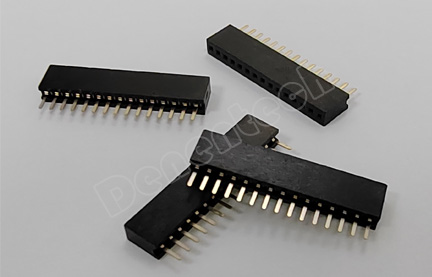

1.直插-排母(180° DIP)
Pin针长度足够长,以便在插入电路板时穿过板面并固定在另一侧。这样设计使得电路板上的其他组件可以直接连接到pin针上,形成电气连接。

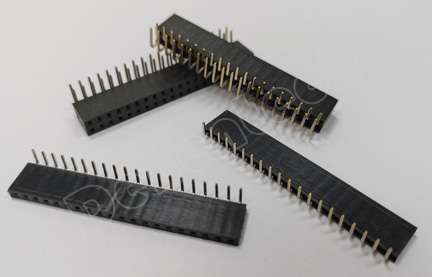

2.弯插-排母(90°DIP)
Pin针的一端连接到排母本身,而另一端则可以插入到电路板的焊盘中。弯插-排母的pin针长度和间距可根据具体需求进行设计,并且经过弯曲处理,使其在插入电路板时与板面成直角,尤其适用于需要在紧凑空间中进行连接的场景。

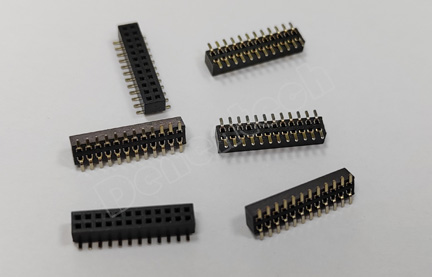

3.立贴-排母(180° SMT)
安装立贴-排母时,要确保pin针与电路板的孔洞对齐,并且进行正确的焊接,以确保pin针与电路板之间的连接牢固可靠。此外,立贴-排母的pin针直径和孔洞尺寸需要正确匹配,以确保良好的插入和固定效果。

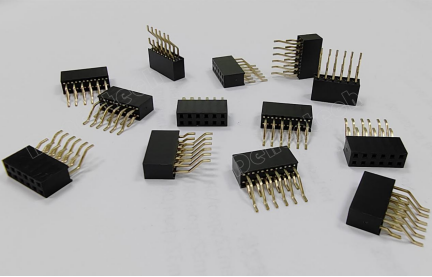

4.卧贴-排母(90° SMT)
这种设计使得连接器可以通过表面贴装技术(SMT)直接安装在电路板上,而无需穿孔。尤其适用于高密度电路板设计和自动化生产。常用于电子设备、通信设备、计算机主板、移动设备等领域。与立贴排母相比,卧贴排母具有更小的尺寸,可以实现更高的电路板布局密度。此外,由于焊接是在表面进行的,可以提供更可靠的电气连接,并减少因穿孔引起的机械应力。
